Podkłady w torze robią więcej, niż zwykle się zakłada: utrzymują rozstaw szyn, przenoszą obciążenia na podsypkę lub podtorze i wpływają na stabilność całej nawierzchni. Gdy analizuję infrastrukturę kolejową, właśnie od nich zaczynam ocenę, czy tor poradzi sobie z dużymi prędkościami, ciężkim ruchem towarowym i trudnymi warunkami utrzymaniowymi. W tym tekście pokazuję rodzaje podkładów, ich praktyczne zastosowanie, plusy, ograniczenia i to, jak dobiera się je do konkretnej linii.
Najważniejsze różnice, które warto znać od razu
- Podkład nie tylko podtrzymuje szyny, ale też stabilizuje geometrię toru i rozkłada obciążenia.
- W nowoczesnej sieci najczęściej spotkasz rozwiązania strunobetonowe, a drewno i stal pozostają ważne w zastosowaniach specjalnych.
- Dobór zależy od ruchu, prędkości, warunków gruntowo-wodnych, typu obiektu i kosztu utrzymania.
- To, co wygląda na „tańszy materiał”, w cyklu życia bywa droższe przez naprawy i krótszą trwałość.
- W rozjazdach stosuje się podrozjazdnice, czyli osobną kategorię podpór o innej geometrii niż klasyczny podkład.
Co robi podkład w torze i dlaczego to nie jest tylko „deska pod szyną”
W praktyce podkład jest elementem nośnym, który utrzymuje właściwy rozstaw szyn i przekazuje obciążenia od taboru na podsypkę albo podtorze. To dlatego od jego sztywności, masy i współpracy z przytwierdzeniem zależy nie tylko komfort jazdy, ale też bezpieczeństwo prowadzenia ruchu. Przytwierdzenie to po prostu system mocowania szyny do podkładu, a jego jakość bywa równie ważna jak sam materiał podpory.
Jeżeli tor pracuje pod dużym obciążeniem osiowym, w łuku albo na obiekcie mostowym, podkład musi znosić nie tylko nacisk pionowy, lecz także siły boczne i drgania. Dlatego nie wybiera się go „z katalogu”, tylko pod konkretny układ geometryczny i warunki utrzymaniowe. Z tego powodu ten sam odcinek linii może mieć kilka rozwiązań konstrukcyjnych, jeśli zmienia się charakter ruchu albo typ obiektu.
To prowadzi do prostego wniosku: materiał ma znaczenie, ale ważniejsze jest to, w jakim środowisku tor pracuje i jak intensywnie będzie utrzymywany. Właśnie od tego zaczyna się sensowny wybór.

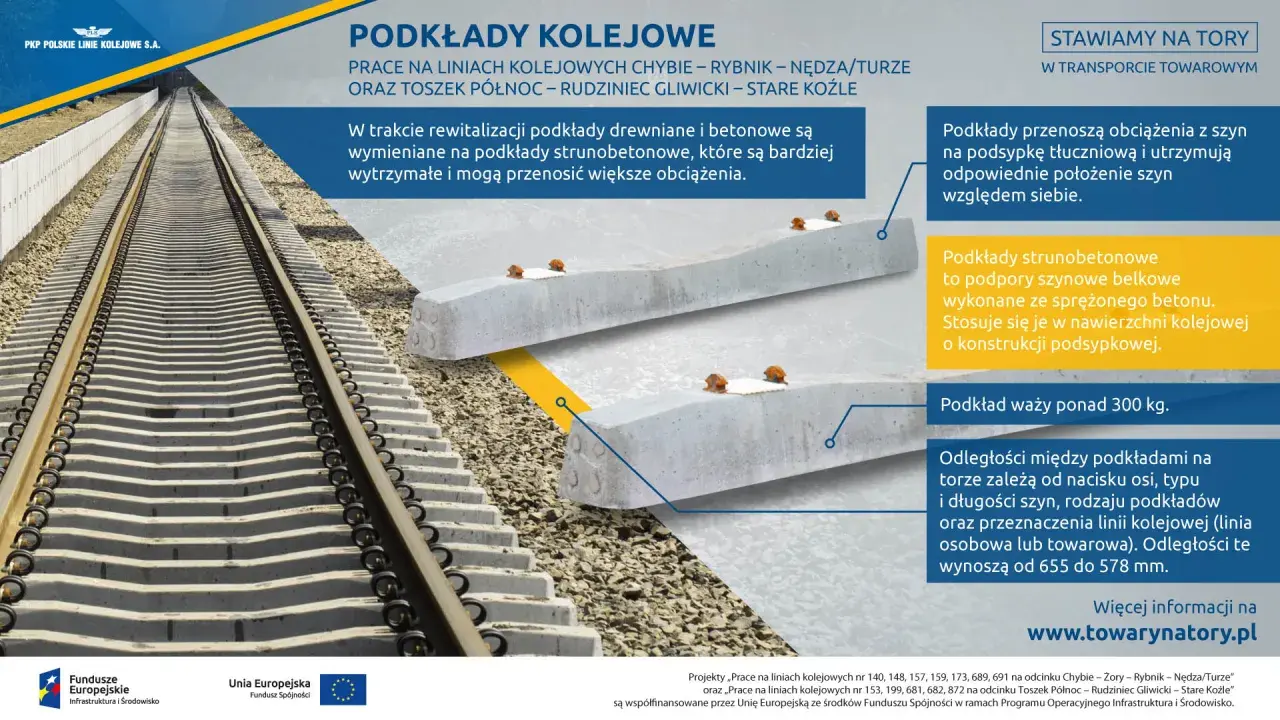

Najważniejsze typy podkładów w torze kolejowym
Jeśli uporządkujemy temat technicznie, najczęściej spotyka się cztery grupy materiałowe: drewno, beton sprężony, stal i kompozyty. Każda z nich odpowiada na trochę inny problem eksploatacyjny, więc nie ma jednego „najlepszego” wariantu dla wszystkich linii.
| Typ | Co go wyróżnia | Gdzie sprawdza się najlepiej | Najważniejsze ograniczenia |
|---|---|---|---|
| Drewniane | Lekkie, łatwe w obróbce, dobrze znoszą lokalne naprawy i prace montażowe. | Rozjazdy, obiekty inżynieryjne, miejsca wymagające elastycznej ingerencji utrzymaniowej. | Krótsza trwałość, podatność na wilgoć, butwienie i ograniczenia środowiskowe związane z impregnacją. |
| Strunobetonowe monoblokowe | Sztywne, ciężkie, bardzo stabilne geometrycznie; dziś to podstawowy wybór na wielu liniach. | Szlaki o dużym obciążeniu, modernizacje, odcinki o wysokich wymaganiach trwałościowych. | Większa masa, mniejsza tolerancja na błędy montażowe, ryzyko pęknięć przy złej pracy podsypki. |
| Stalowe, np. typu Y | Smukłe i lekkie, dobrze sprawdzają się tam, gdzie przestrzeń lub profil toru są ograniczone. | Odcinki specjalne, trudny teren, konstrukcje wymagające nietypowej geometrii. | Korozja, hałas, mniejsza popularność i węższy zakres zastosowań. |
| Kompozytowe | Odporne na wilgoć i gnicie, zwykle lżejsze od betonu, interesujące z punktu widzenia trwałości. | Miejsca o wysokiej wilgotności, projekty nastawione na ograniczenie wymian i utrzymania. | Wyższa cena zakupu, mniejsza baza doświadczeń w masowej eksploatacji. |
W polskich dokumentach technicznych PKP PLK pojawiają się konkretne oznaczenia, na przykład PS-93, PS-94 czy SP-93 i SP-06a. To ważne, bo za jednym ogólnym określeniem „betonowy” kryje się kilka konstrukcji o różnym przeznaczeniu i innym sposobie pracy w torze.
Osobną kategorię stanowią podrozjazdnice, czyli podpory nośne projektowane do rozjazdów i skrzyżowań torów. Nie są zwykłym podkładem o wydłużonej formie, tylko elementem dopasowanym do znacznie bardziej złożonej geometrii. Właśnie dlatego tak często dzieli się je na własne serie i własne wymagania techniczne.
Gdy patrzy się na tor wyłącznie przez pryzmat materiału, łatwo przeoczyć ten podział. A to on często decyduje o tym, czy dana nawierzchnia będzie trwała i serwisowalna.
Jak dobiera się podkład do linii i warunków eksploatacji
Nie wybierałbym podkładu na podstawie samej ceny za sztukę. Dużo ważniejszy jest koszt całego cyklu życia: zakup, transport, montaż, utrzymanie, liczba interwencji i przewidywana trwałość. W praktyce tańszy element potrafi okazać się droższy po kilku latach, jeśli wymaga częstego podbijania toru albo szybkiej wymiany.
- Obciążenie i intensywność ruchu – im cięższy i częstszy ruch, tym mocniej docenia się sztywność oraz stabilność geometryczną.
- Prędkość pociągów – przy wyższych prędkościach rośnie znaczenie dokładności montażu i tłumienia drgań.
- Typ toru – szlak, rozjazd, most czy odcinek bezpodsypkowy stawiają inne wymagania.
- Warunki środowiskowe – wilgoć, mróz, korozja i osiadanie gruntu mocno wpływają na trwałość.
- Dostępność utrzymania – na liniach trudno dostępnych lepiej sprawdzają się rozwiązania ograniczające częstotliwość napraw.
- Akustyka i wibracje – w pobliżu zabudowy lub na obiektach inżynieryjnych to bywa realne kryterium, a nie dodatek.
W uproszczeniu: jeśli tor ma dźwigać duże obciążenia i działać długo bez częstych ingerencji, strunobeton jest najbezpieczniejszym wyborem. Jeśli ważna jest łatwość miejscowej naprawy, dostęp do obiektu lub specyfika rozjazdu, drewno nadal ma sens. Stal i kompozyty wchodzą do gry tam, gdzie klasyczne rozwiązania mają zbyt dużo kompromisów.
Na końcu i tak wygrywa nie „najmocniejszy” materiał, tylko ten, który najlepiej pasuje do realnych warunków linii. I właśnie tu zaczynają się różnice, których nie widać w samej specyfikacji technicznej.
Zalety i ograniczenia, które ujawniają się dopiero po latach
W praktyce najwięcej mówi nie sama deklaracja producenta, ale to, jak materiał zachowuje się po kilkunastu sezonach. Podkłady drewniane bywają oceniane na około 16-25 lat pracy, a sprężone betonowe projektuje się często na około 50 lat eksploatacji. To tylko orientacyjne wartości, ale dobrze pokazują różnicę w horyzoncie planowania utrzymania.
| Typ | Zaleta, którą zwykle widać szybko | Problem, który pojawia się później |
|---|---|---|
| Drewniane | Łatwy montaż i obróbka, wygodne przy pracach punktowych. | Starzenie materiału, konieczność ochrony biologicznej i większa zmienność jakości. |
| Strunobetonowe | Wysoka sztywność i dobra stabilność toru przy dużym ruchu. | Duża masa i mniejsza tolerancja na błędy ułożenia oraz stan podsypki. |
| Stalowe | Mały ciężar i sensowne zachowanie w trudnej geometrii toru. | Ryzyko korozji i większa wrażliwość na warunki środowiskowe. |
| Kompozytowe | Odporność na wilgoć, gnicie i wiele problemów typowych dla drewna. | Mniej danych z bardzo długiej eksploatacji i wyższa cena wejścia. |
Jeśli miałbym wskazać jeden błąd myślenia, to jest nim ocenianie podkładu wyłącznie po trwałości materiału. Równie ważne są: jakość podsypki, sposób przytwierdzenia, precyzja podbicia oraz to, jak tor reaguje na obciążenia dynamiczne. Nawet bardzo dobry element może pracować źle, jeśli reszta układu jest zaniedbana.
Właśnie dlatego w dobrze utrzymanej linii różnice między typami podkładów widać nie tylko w dokumentacji, ale też w liczbie interwencji utrzymaniowych i w stabilności geometrii toru.
Co widać na polskiej sieci kolejowej i przy rozjazdach
W realiach polskiej infrastruktury najczęściej spotyka się dziś podkłady strunobetonowe, szczególnie na modernizowanych szlakach i liniach o większym natężeniu ruchu. Drewno nie zniknęło, ale zostało w dużej mierze tam, gdzie liczy się elastyczność napraw, specyfika obiektu albo dodatkowe wymagania konstrukcyjne. Stal i kompozyty pozostają rozwiązaniami niszowymi, stosowanymi tam, gdzie klasyczna kombinacja drewna i betonu nie daje najlepszego efektu.
Przy rozjazdach sytuacja jest jeszcze ciekawsza, bo nie wystarczy zwykły podkład. Potrzebne są podrozjazdnice, czyli elementy o innym układzie długości i rozmieszczenia punktów podparcia. To właśnie one przejmują złożone siły od rozjazdu i pomagają utrzymać geometrię w miejscu, które jest najbardziej obciążone eksploatacyjnie.
W praktyce nie ma sensu rozpatrywać podkładu w oderwaniu od całego układu torowego. Na odcinku prostym liczy się co innego niż w łuku, na moście albo w rozjeździe, a projektant i utrzymanie muszą widzieć tę różnicę od początku.
Jeżeli ktoś planuje modernizację, dobrze jest patrzeć nie tylko na sam materiał, lecz także na możliwość późniejszej wymiany, dostęp do sprzętu i kompatybilność z przytwierdzeniem oraz profilem szyny. To często decyduje o tym, czy inwestycja naprawdę upraszcza utrzymanie, czy tylko zmienia nazwę elementu.
Na co patrzeć, gdy oceniasz stan toru po podkładach
Sam typ podkładu mówi sporo, ale jeszcze więcej mówi jego stan. Gdy oceniam odcinek toru, zwracam uwagę przede wszystkim na to, czy podkład nadal pewnie trzyma geometrię, czy nie pojawiają się luz na przytwierdzeniach i czy podsypka pod nim pracuje równomiernie. To właśnie tam najczęściej zaczyna się problem, który później widać już jako nierówna jazda albo przyspieszone zużycie.
- pęknięcia w strefie podszynowej lub przy otworach mocujących,
- wykruszenia betonu i odsłonięte zbrojenie w podkładach sprężonych,
- ślady butwienia, rozwarstwienia albo uszkodzeń impregnacji w drewnie,
- korozja i deformacje w podkładach stalowych,
- luzowanie przytwierdzeń i „pracowanie” szyn względem podpory,
- osiadanie podsypki i utrata równomierności podparcia.
Jeśli tor wymaga częstego podbijania, to problem nie zawsze leży w samym materiale. Często winna jest mieszanka: słaba podsypka, niewystarczające odwodnienie, zbyt duże obciążenie albo błędy montażowe z pierwszego etapu budowy. W takich sytuacjach wymiana jednego elementu bez poprawy całego układu daje tylko krótką ulgę.
Dlatego najlepszy wniosek jest dość prosty: dobry podkład to nie ten, który brzmi najnowocześniej, ale ten, który pasuje do linii, utrzymania i realnych obciążeń. Jeśli patrzyć na tor właśnie w ten sposób, łatwiej odróżnić rozwiązanie trwałe od takiego, które tylko dobrze wygląda w zestawieniu materiałowym.
