Środkowa szyna w kolei zębatej to element, który pozwala pociągowi pokonywać strome odcinki tam, gdzie sama przyczepność kół do szyn przestaje wystarczać. W tym artykule wyjaśniam, jak działa taki tor, czym różnią się najważniejsze systemy zębate, kiedy to rozwiązanie ma sens i jakie ograniczenia trzeba wziąć pod uwagę przy projektowaniu oraz utrzymaniu infrastruktury. Dorzucam też kilka przykładów z Polski i z zagranicy, żeby temat nie kończył się na samej definicji.
Co warto zapamiętać o torze zębatym
- Szyna zębata biegnie zwykle w osi toru i współpracuje z kołem zębatym w pojeździe, przejmując napęd albo hamowanie.
- To rozwiązanie stosuje się tam, gdzie teren wymusza zbyt duże nachylenie dla zwykłej kolejowej adhezji.
- Na najbardziej znanych liniach zębatych nachylenia sięgają bardzo wysoko, a prędkości są wyraźnie niższe niż na klasycznych trasach.
- Najpopularniejszy na świecie jest dziś system Abta, ale ważne są też układy Riggenbacha, Struba i Locher’a.
- W Polsce to przede wszystkim temat historyczny, natomiast w Alpach i na liniach turystycznych nadal jest to pełnoprawna infrastruktura.
- Najwięcej problemów nie sprawia sama idea, tylko precyzja montażu, przejścia między odcinkami i utrzymanie geometrii.

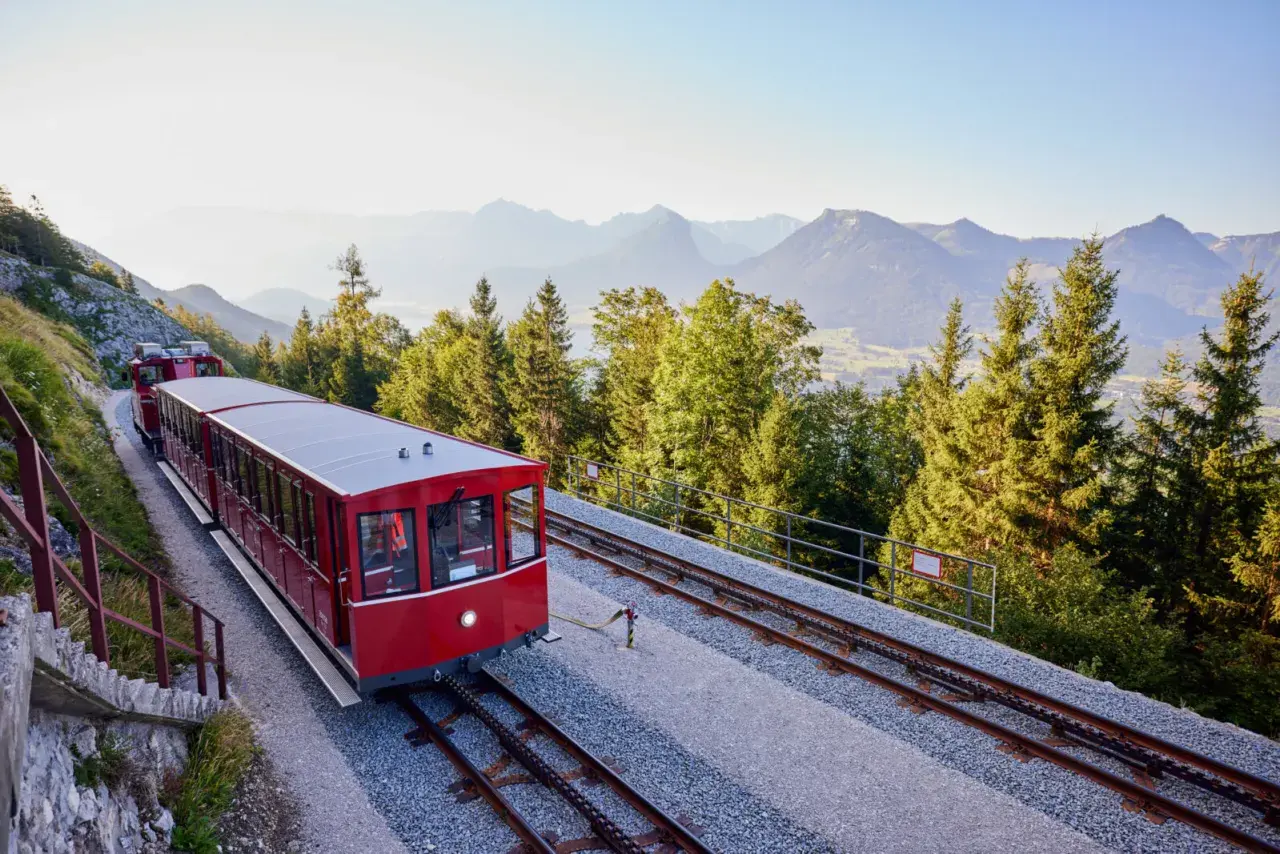

Dlaczego zębnik trafia między szyny
Najprościej patrzę na to tak: zwykła kolej adhezyjna jedzie dzięki tarciu między kołem a szyną, a kolej zębata dodaje mechaniczne zazębienie, które przejmuje część albo całość napędu. Szyna zębata biegnie środkiem toru, między szynami jezdnymi, więc pojazd nie musi liczyć wyłącznie na przyczepność na stoku, tylko „wgryza się” w profil zębów.
To ważne, bo zębatka nie zastępuje szyn nośnych. One nadal prowadzą pojazd, a centralny rack odpowiada za siłę pociągową i hamowanie. Z perspektywy infrastruktury torowej jest to kompromis: zamiast bardzo łagodnie prowadzić trasę przez serpentyny i długie tunele, można zejść z robotami ziemnymi, ale trzeba zaakceptować bardziej wyspecjalizowany tabor i dokładniejszą geometrię toru.
W praktyce takie rozwiązanie pojawia się tam, gdzie stromy teren, wąska dolina albo ograniczenia geotechniczne nie pozwalają na klasyczne prowadzenie linii. W Polsce temat ma dziś głównie znaczenie historyczne, ale technicznie jest bardzo żywy i wciąż rozwijany na liniach górskich. Sama idea jest prosta, ale diabeł siedzi w przejściu między jazdą adhezyjną a zębatą, bo właśnie tam najłatwiej o błąd eksploatacyjny.
Jak wygląda zazębienie podczas jazdy w górę i w dół
W praktyce pojazd ma dodatkowe koło zębate, czyli pinion. Podczas wjazdu na odcinek zębaty to koło musi wejść w dokładny rytm z zębami szyny, dlatego prędkość wejścia jest niska. Na samym racku ruch może być prowadzony przez napęd zębaty albo wspomagany przez adhezję, jeśli linia jest mieszana.
Na podjeździe ograniczeniem nie jest już wyłącznie poślizg, ale też bezpieczeństwo zazębienia i stabilność składu. Na zjazdach ten sam układ pozwala skuteczniej hamować, bo siła przekazywana jest mechanicznie, a nie tylko przez kontakt stalowych kół z szynami. W materiałach technicznych takich linii przyjmuje się zwykle, że podjazd odbywa się z prędkością wyraźnie niższą niż na zwykłej trasie, a zjazd jeszcze wolniej, bo droga hamowania staje się krytyczna.
To dlatego na przykład Pilatus kolejką zębatą pokonuje trasę o długości 4618 m przy maksymalnym nachyleniu 48%, a przejazd trwa około 30 minut. Z kolei na Mount Washington Cog Railway mechanizm „cog and rack” jest właśnie tym elementem, który pozwolił poprowadzić pociąg po urwistej, skalistej trasie. Gdy widzę takie liczby, łatwo zrozumieć, że tu nie chodzi o ozdobnik techniczny, tylko o realną odpowiedź na topografię terenu.
Żeby lepiej uchwycić różnice między systemami, trzeba spojrzeć na samą konstrukcję zębnika, bo nie każdy działa tak samo. I właśnie tu zaczynają się najciekawsze różnice projektowe.
Najważniejsze systemy i co z nich wynika dla infrastruktury
W kolei zębatej nie ma jednego uniwersalnego standardu. Różne systemy powstały po to, by uprościć montaż, poprawić płynność zazębienia albo lepiej radzić sobie na bardzo stromych odcinkach. W praktyce to właśnie dobór systemu decyduje o tym, jak droga będzie budowa, jak skomplikowane będą przejazdy przez rozjazdy i jak łatwo da się utrzymać tor w dobrym stanie.
| System | Jak wygląda | Co daje | Ograniczenia |
|---|---|---|---|
| Riggenbacha | „Drabinkowa” zębatka z poprzeczkami | Klasyczne, bardzo rozpoznawalne rozwiązanie o dużej odporności | Cięższe i bardziej pracochłonne w produkcji oraz w dopasowaniu do łuków |
| Abta | Dwóch lub trzech listew z przesunięciem o pół zęba | Płynniejsze zazębienie i bardzo dobre zachowanie na liniach mieszanych | Wymaga precyzyjnej synchronizacji i dopracowania przejść |
| Struba | Pojedynczy profil z wyciętymi zębami | Prostsze włączenie w klasyczny tor i łatwiejszy montaż | Trzeba bardzo pilnować geometrii i detali na rozjazdach |
| Locher’a | Zazębienie poziome, pracujące po obu stronach szyny | Ekstremalna stabilność na bardzo stromych odcinkach | Rozwiązanie bardzo niszowe, praktycznie związane z Pilatusbahn |
W praktyce najczęściej wygrywa dziś Abt, bo jest bardzo uniwersalny i dobrze sprawdza się tam, gdzie linia ma odcinki adhezyjne oraz zębate. Snowdon Mountain Railway podkreśla wręcz, że to obecnie najpopularniejszy system na świecie, a jego układ z dwiema przesuniętymi zębatkami zapewnia stałe zazębienie i bezpieczeństwo na stromym zboczu. Strub z kolei dobrze pasuje do nowocześniejszych modernizacji, a Locher jest rozwiązaniem specjalnym, zaprojektowanym pod ekstremalne nachylenie.
Z mojego punktu widzenia najważniejsze nie są same nazwy, tylko kompatybilność taboru z profilem szyny, rozstaw zębów i geometria łuków. Nie da się traktować tych systemów jak zamienników z półki: zmiana profilu często oznacza również zmianę lokomotyw, hamulców i części infrastruktury. I właśnie to prowadzi do pytania, kiedy w ogóle warto iść w tor zębaty zamiast w klasyczne serpentyny albo tunel.
Kiedy kolej zębata ma sens, a kiedy lepiej iść w serpentyny
Najczęściej chodzi o teren, koszt i czas przejazdu. Gdy mam do dyspozycji szerokie gardło doliny, zwykle lepiej rozciągnąć trasę serpentynami albo wbić ją w tunel, bo wtedy można utrzymać klasyczną adhezję i wyższe prędkości. Gdy miejsca jest mało, a nachylenie robi się zbyt duże, zębnik wygrywa, bo pozwala przejść przez teren w bardziej bezpośredni sposób.
- Wybieram kolej zębatą, gdy skrócenie trasy daje realną oszczędność robót ziemnych albo pozwala w ogóle poprowadzić linię przez trudny teren.
- Wybieram serpentyny lub tunel, gdy zależy mi na prostszym taborze, większej prędkości i standardowej eksploatacji.
- Stawiam na rack railway, gdy linia ma charakter górski, turystyczny albo regionalny i nie musi działać jak klasyczna magistrala towarowa.
- Unikam zębatki, jeśli nie mam pewności co do utrzymania precyzyjnej geometrii i osobnego serwisu taboru.
Tu dobrze widać kompromis: na linii zębatej nie wyciskam maksimum prędkości, ale zyskuję możliwość przejścia przez teren, który dla zwykłej kolei byłby po prostu za stromy. Pilatus, z nachyleniem sięgającym 48%, pokazuje granicę możliwości takiego układu, a Snowdon z nachyleniem 1:5,5 pokazuje, że nawet bardzo strome trasy mogą być przewoźne, jeśli cały system jest pod to zaprojektowany. Gdy liczy się dostępność terenu, a nie rekordy prędkości, rack railway potrafi być rozwiązaniem wyjątkowo sensownym.
Jeśli natomiast priorytetem jest wysoka przepustowość, prostsze utrzymanie i możliwość używania zwykłych pojazdów, wychodzę zwykle od wariantu bez zębnika. Tu właśnie zaczyna się temat utrzymania, bo każda dodatkowa funkcja toru kosztuje w serwisie więcej, niż wygląda to w projekcie koncepcyjnym.
Jak wygląda utrzymanie i gdzie najłatwiej popełnić błąd
Tu wchodzi cały ciężar eksploatacji. Zęby muszą mieć właściwy rozstaw, wysokość i linię w planie, bo nawet niewielkie odchylenie daje hałas, szarpnięcie albo przyspieszone zużycie kół zębatych. Na odcinku wejściowym najważniejsza jest synchronizacja, a przy dłuższych składach każda sekunda zwłoki podnosi ryzyko opóźnienia i problemów z płynnym wejściem w zazębienie.
Z praktyki wiem, że największym błędem jest traktowanie zębnika jak zwykłego dodatku do toru. To osobny element systemu, który wymaga dokładnego montażu i regularnych przeglądów. W niektórych liniach stosuje się rozwiązania ułatwiające konserwację, jak profile pozwalające na regenerację zębów czy układy z przesunięciem listew, które zmniejszają ryzyko pełnych przerw w zazębieniu. W innych, jak na modernizowanej linii Pikes Peak, cały tor i tabor przebudowuje się właśnie pod nowy profil Struba, zamiast próbować ratować stare kompromisy.
Problemem są również rozjazdy i skrzyżowania. Im bardziej skomplikowany układ torowy, tym większe znaczenie ma precyzja wykonania oraz dostęp do serwisu. Na liniach mieszanych trzeba dodatkowo pilnować przejść między adhezją a zębatką, a na liniach jednotorowych każdy taki odcinek może wymagać bardziej rozbudowanej infrastruktury niż zwykły tor bez racku. Dlatego błędy montażowe nie wychodzą tu dopiero po latach, tylko bardzo szybko: słychać je, czuć w prowadzeniu i widać w zużyciu.
To prowadzi do kolejnego pytania: gdzie w ogóle można dziś zobaczyć takie rozwiązania i co ta technologia mówi o Polsce?
Gdzie taki tor spotkasz dziś i co mówi to o polskich realiach
W Polsce to przede wszystkim historia. Jak przypominają Koleje Śląskie, w granicach dzisiejszego kraju działały kiedyś odcinki zębate na Kolei Wilanowskiej i na Kolei Sowiogórskiej, ale dziś nie ma u nas regularnej pasażerskiej linii tego typu. To ważne, bo pokazuje, że polski kontekst kolei zębatej jest bardziej dziedzictwem infrastrukturalnym niż bieżącą praktyką eksploatacyjną.
Najłatwiej zobaczyć działający układ w Szwajcarii, gdzie koleje zębate są od dawna częścią krajobrazu. Pilatusbahn pozostaje najbardziej znanym przykładem skrajnie stromego odcinka, a Mount Washington Cog Railway w USA pokazuje, że już w XIX wieku potrafiono zastosować mechaniczny napęd na bardzo trudnym terenie. W Europie Środkowej podobne linie można znaleźć także w Czechach i na Słowacji, co dla polskiego czytelnika jest praktyczne, bo to już kierunek, do którego da się po prostu pojechać i obejrzeć ten układ z bliska.
Na świecie działa dziś około czterdziestu publicznych linii zębatych, więc to nadal nisza, ale nisza bardzo żywa. Dla mnie to ważny sygnał: technologia nie przetrwała tylko jako muzealna ciekawostka, ale jako konkretne narzędzie do prowadzenia ruchu w terenie, który nie wybacza uproszczeń. I właśnie dlatego warto znać nie tylko sam termin, lecz także logikę stojącą za wyborem takiego toru.
Co z tego wynika dla projektantów i pasażerów
Jeśli patrzę na to chłodno, kolej zębata nie jest techniczną ciekawostką, tylko bardzo konsekwentną odpowiedzią na trudny teren. Dla projektanta oznacza krótszą trasę, bardziej specjalistyczny tabor i większą dyscyplinę utrzymaniową, ale w zamian pozwala przejść tam, gdzie serpentyna albo tunel byłyby nieproporcjonalnie drogie albo wręcz niemożliwe do uzasadnienia.
Dla pasażera najważniejsze jest z kolei to, że taki układ zawsze jedzie wolniej niż klasyczna linia nizinna, za to daje stabilność na stromym zboczu i często prowadzi przez najbardziej widowiskowe fragmenty trasy. Z perspektywy infrastruktury torowej centralna zębatka nie jest więc półśrodkiem, tylko precyzyjnie dobranym elementem systemu, który zmienia ograniczenie terenu w przewoźną linię. I właśnie dlatego pozostaje jednym z najbardziej charakterystycznych, ale też najbardziej wymagających rozwiązań kolejowych.
