Najpierw liczy się grunt, a dopiero potem stal i tłuczeń
- Tor kolejowy to układ warstw: szyny, podkłady, przytwierdzenia, podsypka i podtorze muszą działać jako całość.
- Najpierw przygotowuje się grunt i odwodnienie, dopiero potem układa się nawierzchnię.
- W praktyce często wygrywa tor bezstykowy, a tor bezpodsypkowy stosuje się tam, gdzie uzasadniają to warunki techniczne.
- Rozjazdy, przejazdy i obiekty inżynieryjne wymagają osobnych decyzji projektowych.
- Trwałość toru zależy bardziej od geometrii i wody niż od samej masy stali.
Z czego składa się tor kolejowy
Ja patrzę na tor jako na układ warstw, a nie jeden stalowy element. Szyna prowadzi koło, podkład utrzymuje rozstaw, przytwierdzenie trzyma geometrię, podsypka rozkłada obciążenia i odprowadza wodę, a podtorze daje całości nośne oparcie. W standardach technicznych PKP Polskie Linie Kolejowe nawierzchnia kolejowa jest opisywana właśnie jako konstrukcja, która trwałe utrwala układ geometryczny toru i przenosi obciążenia na niższe warstwy drogi kolejowej.
Najłatwiej zrozumieć to w praktyce, gdy rozbijemy tor na elementy i zobaczymy, co robi każdy z nich oraz co się dzieje, gdy jest źle dobrany albo źle wykonany.
| Element | Rola w torze | Co psuje efekt, gdy jest źle dobrany |
|---|---|---|
| Szyny | Prowadzą koło i przenoszą największe obciążenia dynamiczne | Szybsze zużycie główki szyny, większe drgania i hałas |
| Podkłady | Utrzymują rozstaw i rozkładają nacisk na większą powierzchnię | Osiadania, utrata geometrii i problemy z podbijaniem |
| Przytwierdzenia | Mocują szynę i tłumią część drgań | Luzy, rozjeżdżanie szerokości toru i wzrost kosztów utrzymania |
| Podsypka | Stabilizuje tor i pomaga odprowadzać wodę | Utrata nośności, zabrudzenie i gorsza regulacja położenia toru |
| Podtorze i torowisko | Dają całej konstrukcji nośną podstawę | Najczęstsze źródło osiadań, deformacji i problemów po deszczu lub zimie |
Im lepiej rozumie się te warstwy, tym łatwiej ocenić sens kolejnych etapów robót. I właśnie od tego zaczyna się sensowny proces układania toru.
Jak przebiega układanie nawierzchni krok po kroku
Na dobrze prowadzonej inwestycji kolejność prac nie jest przypadkowa. Najpierw wykonuje się rozpoznanie geotechniczne i projekt, potem formuje się torowisko, odwodnienie oraz warstwę ochronną, a dopiero później układa się ruszt torowy. Na końcu wchodzi regulacja geometrii, pomiary i odbiór.
- Rozpoznanie gruntu i warunków wodnych.
- Roboty ziemne, profilowanie podtorza i wykonanie odwodnienia.
- Rozścielenie podsypki albo przygotowanie płyty torowej.
- Ułożenie podkładów, szyn i systemu przytwierdzeń.
- Zgrzewanie szyn w długie odcinki i korekta geometrii toru.
- Odbiór z pomiarami i badaniami elementów newralgicznych.

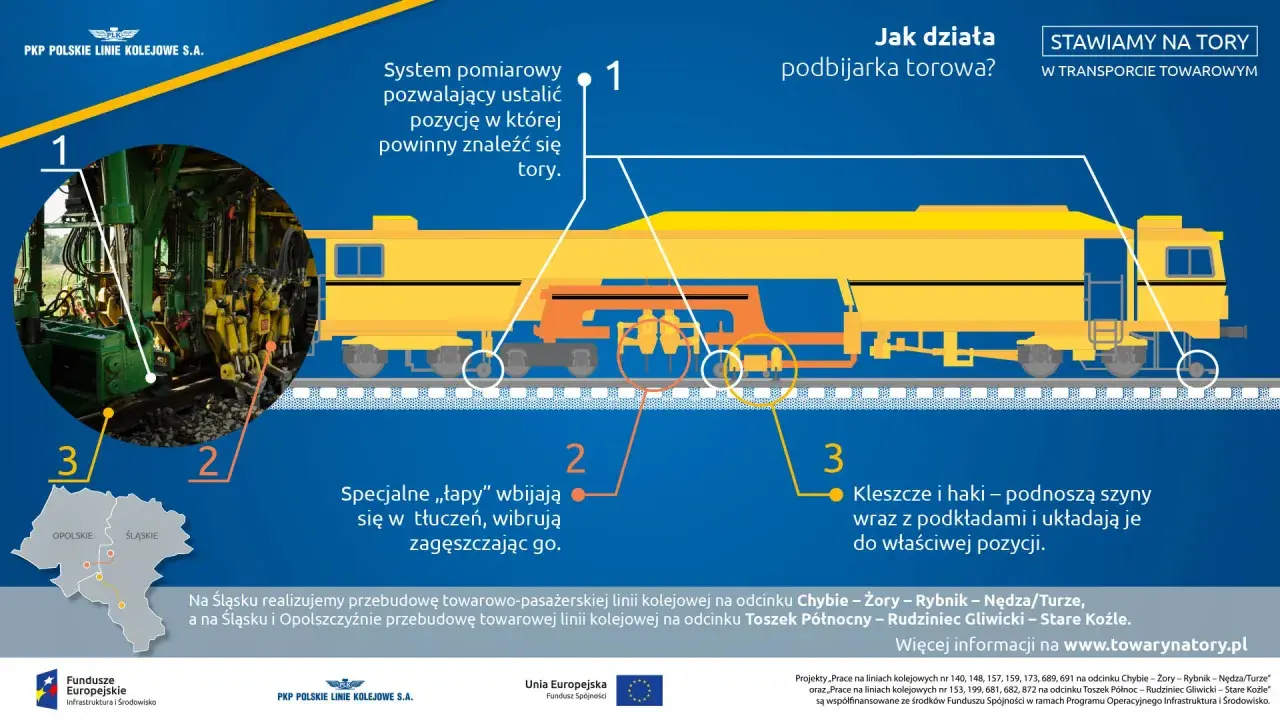

Na dużych robotach widać to jeszcze wyraźniej: używa się kombajnu torowego, który w jednym przejściu wymienia podkłady i szyny, a poza głowicami rozjazdowymi pracują podbijarki dwu-podkładowe. To skraca czas zamknięć torowych, ale nie zwalnia z dokładności. W praktyce prędkość robót nigdy nie powinna wygrywać z geometrią.
Najwięcej problemów rodzi jednak to, czego na pierwszy rzut oka w ogóle nie widać: jakość podtorza i sposób odprowadzenia wody.

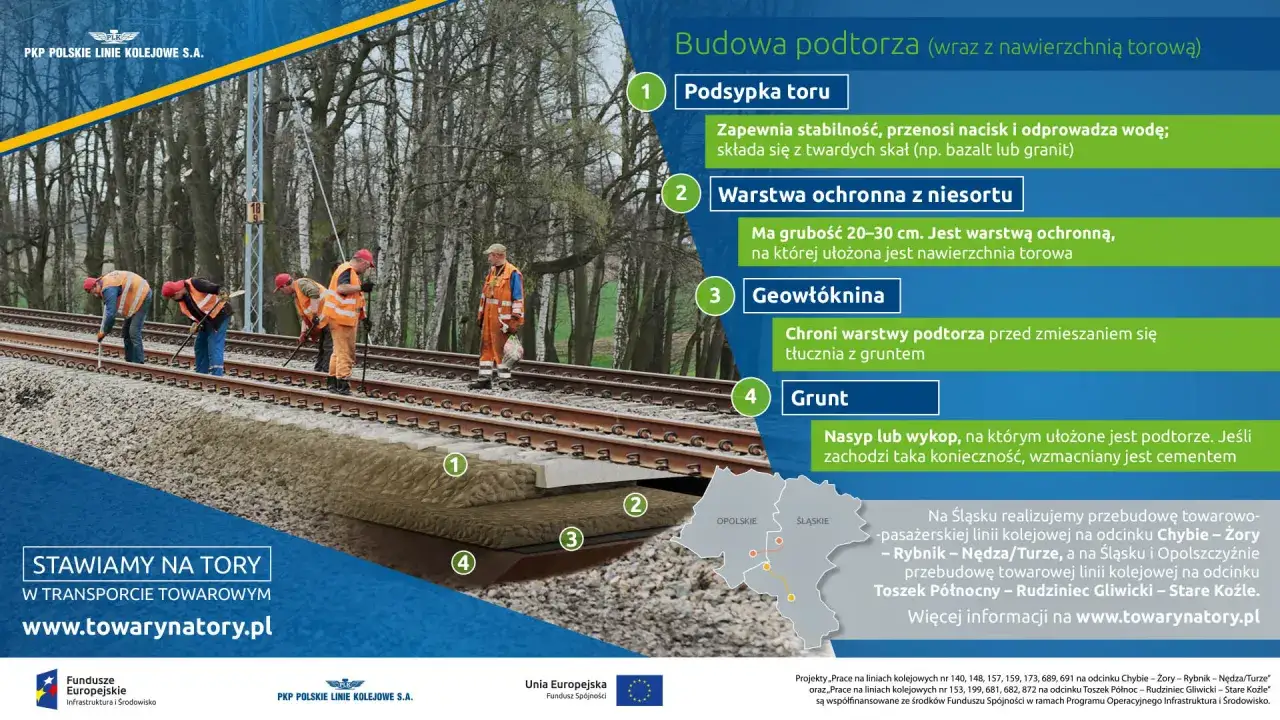

Dlaczego podtorze i odwodnienie robią taką różnicę
W praktyce zawsze zaczynam od podtorza, bo to ono najczęściej decyduje o późniejszych osiadaniach. Jeśli grunt jest słaby albo mokry, sama nowa szyna nie uratuje toru. W standardach technicznych przyjmuje się, że nośność podtorza na poziomie torowiska nie powinna być niższa niż 45 MPa dla gruntów spoistych i 60 MPa dla gruntów piaszczystych oraz żwirowych; jeżeli tych wartości nie da się uzyskać, trzeba przewidzieć wzmocnienie lub inną konstrukcję warstw.
Woda jest równie groźna jak zbyt słaby grunt. Torowisko powinno mieć spadki poprzeczne, standardowo około 5% w kierunku odpływu wód, a na równiach stacyjnych pod warstwą filtracyjną można zejść do 3%. Tam, gdzie podłoże nie daje trwałego oparcia, stosuje się pokrycie ochronne torowiska, drenaż albo warstwę ochronną z odpowiednio dobranego gruntu. To brzmi technicznie, ale w praktyce chodzi o jedną rzecz: nie dopuścić, żeby woda pracowała przeciwko torowi.
Jeżeli ktoś pyta mnie, dlaczego nowa nawierzchnia po dwóch sezonach zaczyna siadać, najczęściej odpowiedź leży właśnie tutaj. Dopiero na takim podłożu ma sens dobór konkretnej nawierzchni.
Szyny, podkłady i przytwierdzenia dobiera się do obciążenia
Na papierze to brzmi jak wybór kilku elementów z katalogu. W rzeczywistości każdy z nich wpływa na trwałość całego układu. W standardach konstrukcyjnych określa się minimalne wymagania dla klasy toru: typ szyn, podkładów, przytwierdzeń, rozstaw podkładów i grubość podsypki. To oznacza, że nie projektuje się elementów osobno, tylko jako spójny system.
| Element | Kiedy sprawdza się najlepiej | Co daje w praktyce |
|---|---|---|
| Szyny | Na każdym torze, zwłaszcza w układzie bezstykowym | Lepsze prowadzenie kół, mniej złączy i wyższy komfort jazdy |
| Podkłady strunobetonowe | Na liniach o większym obciążeniu i w nowym torze głównym | Dobra stabilizacja rozstawu i wysoka trwałość |
| Podkłady drewniane | W miejscach szczególnych i w starszych układach | Łatwiejsze dopasowanie, ale mniejsza przewidywalność trwałości |
| Przytwierdzenia sprężyste | Gdy trzeba ograniczyć drgania i utrzymać geometrię | Lepsze tłumienie i mniejsze ryzyko luzów |
W łukach o małych promieniach stosuje się dodatkowe środki zwiększające stateczność toru bezstykowego, na przykład podkłady typu Y albo rozwiązania montowane na podkładach strunobetonowych. To detal, który na rysunku wygląda niepozornie, ale w eksploatacji robi dużą różnicę. Kiedy system materiałów jest dobrany poprawnie, pojawia się kolejne pytanie: czy lepiej budować tor na podsypce, czy bez niej.
Tor podsypkowy czy bezpodsypkowy
W polskich warunkach tor podsypkowy nadal jest podstawowym rozwiązaniem. PKP PLK wskazuje go jako typ, który należy projektować w pierwszej kolejności, a nawierzchnię bezpodsypkową dopuszcza wtedy, gdy przemawiają za tym warunki techniczne lub ekonomiczne. To ważne, bo bezpodsypkowy tor bywa atrakcyjny, ale nie jest uniwersalną odpowiedzią na każde zadanie.
| Cecha | Tor podsypkowy | Tor bezpodsypkowy |
|---|---|---|
| Budowa | Podsypka z kruszywa łamanego i elastyczna podbudowa | Szyny mocowane do sztywnej płyty lub prefabrykowanych elementów |
| Utrzymanie | Łatwo korygować geometrię, ale potrzeba częstszych robót | Mniej typowych prac, za to trudniejsze naprawy punktowe |
| Zastosowanie | Większość linii, stacji i modernizacji | Tunele, mosty, miejsca o ograniczonej geometrii i odcinki o wysokich wymaganiach |
| Trwałość projektu | Dobra przy regularnym utrzymaniu | Projektowany okres użytkowania zwykle co najmniej 50 lat |
| Wrażliwość na grunt | Wciąż wymaga dobrego podtorza, ale lepiej znosi korekty | Bardziej zależy od bardzo precyzyjnego wykonania i stabilnej podbudowy |
Na poziomie praktyki projektowej wybór nie sprowadza się do pytania „co jest nowocześniejsze”, tylko „co będzie stabilne przy konkretnych warunkach wodnych, gruntowych i eksploatacyjnych”. Właśnie dlatego tor bezpodsypkowy dobrze sprawdza się tam, gdzie ważna jest sztywność, ograniczona przestrzeń albo trudne warunki na obiekcie inżynieryjnym. Na mapie inwestycji największe komplikacje pojawiają się jednak tam, gdzie tor przestaje biec prosto.
Rozjazdy, przejazdy i obiekty inżynieryjne wymagają osobnych rozwiązań
Rozjazdy i skrzyżowania torów to nie są zwykłe fragmenty nawierzchni, tylko osobne konstrukcje torowe. Trzeba je projektować i układać tak, by zapewniały bezpieczny przejazd z jednego toru na drugi, a przy tym znosiły znacznie bardziej skomplikowane obciążenia niż odcinek prosty. Tu każdy milimetr ma większe znaczenie niż w polu między stacjami.
Na dużych robotach rozjazdy i skrzyżowania torów układa się zwykle w technologii przęsłowej, a w wybranych przypadkach stosuje się inne metody montażu. To miejsce, w którym nie ma przestrzeni na przypadkowość: każda niedokładność szybciej ujawnia się na głowicy rozjazdu niż na zwykłym odcinku toru.
Na obiektach inżynieryjnych sytuacja też jest bardziej złożona. Zależnie od konstrukcji tor można ułożyć na mostownicach, na podkładach i podsypce tłuczniowej albo bezpośrednio przymocować szyny do konstrukcji obiektu. Taki wybór wpływa nie tylko na masę i sztywność układu, ale też na sposób utrzymania oraz na to, jak tor reaguje na temperaturę i pracę samego obiektu.
Właśnie dlatego odcinki specjalne trzeba traktować jak osobny rozdział projektu, a nie dopisek do głównego zakresu.
Co przesądza o trwałości nowej nawierzchni po oddaniu do ruchu
Gdybym miał wskazać jeden błąd, który wraca najczęściej, powiedziałbym: zbyt szybkie uznanie robót za zakończone. Tor trzeba jeszcze skorygować, pomierzyć i sprawdzić. Pomiary geometrii toru wykonuje się za pomocą drezyny pomiarowej albo toromierza elektronicznego, a w praktyce liczy się nie tylko odbiór końcowy, lecz także pierwsze miesiące eksploatacji, kiedy ujawniają się osiadania i luzy.
Najważniejsze rzeczy, których nie wolno odpuścić, są zwykle bardzo prozaiczne:
- utrzymanie właściwej geometrii toru po podbiciu i regulacji;
- kontrola stanu podsypki, szczególnie po intensywnych opadach i zimie;
- dokręcanie i wymiana elementów przytwierdzenia tam, gdzie pojawia się luz;
- badania szyn, spoin i zgrzein w miejscach najbardziej obciążonych;
- reagowanie na różnice osiadań, zanim zamienią się w ograniczenie prędkości.
W mojej ocenie to właśnie tutaj wychodzi różnica między inwestycją zamkniętą na papierze a torem, który naprawdę dobrze pracuje przez lata. Jeśli grunt, odwodnienie i geometria zostały zrobione porządnie, utrzymanie staje się przewidywalne; jeśli nie, koszt wraca szybciej, niż zwykle zakłada się w harmonogramie. Dobrze zaprojektowany tor nie zaczyna się od szyny, tylko od uczciwej odpowiedzi na pytanie, czy pod spodem naprawdę jest warstwa, która udźwignie kolejne dziesięciolecia ruchu.
