To tekst o tym, jak działa torowisko kolejowe, z czego składa się nawierzchnia torowa i dlaczego pozornie drobne elementy, takie jak podsypka czy przytwierdzenia, decydują o bezpieczeństwie całej linii. Wyjaśniam też, kiedy stosuje się konstrukcję podsypkową, a kiedy bezpodsypkową, oraz na co zwraca się uwagę przy utrzymaniu i modernizacji toru. Dla czytelnika najważniejsze jest jedno: w kolei trwałość nigdy nie wynika z jednego komponentu, tylko z dobrze dobranego układu wszystkich warstw.
Najkrócej rzecz ujmując, liczy się konstrukcja, odwodnienie i regularne utrzymanie
- W technicznym sensie chodzi o układ, który utrzymuje geometrię toru i przenosi obciążenia na podtorze.
- Najważniejsze elementy to szyny, przytwierdzenia, podkłady i podsypka, a nie same szyny jako takie.
- W Polsce dominują konstrukcje podsypkowe, a bezpodsypkowe stosuje się głównie tam, gdzie utrzymanie tłucznia byłoby trudne lub kosztowne.
- Stan podsypki i odwodnienia wpływa na komfort jazdy, ograniczenia prędkości i bezpieczeństwo mocniej, niż zwykle się zakłada.
- Regularna kontrola geometrii toru i szyn jest tańsza niż naprawa skutków zaniedbań.
Jak rozumieć to pojęcie w praktyce kolejowej
W technicznym ujęciu torowisko to górna część podtorza, czyli powierzchnia, na której układa się nawierzchnię kolejową. W codziennym języku wiele osób używa tego słowa szerzej, mając na myśli cały tor, ale w dokumentacji i projektowaniu rozróżnienie ma znaczenie, bo osobno analizuje się tor, podsypkę, podtorze i odwodnienie. Na liniach normalnotorowych w Polsce standardowy rozstaw szyn wynosi 1435 mm, więc już na poziomie geometrii wszystko musi być utrzymywane bardzo precyzyjnie.
Ja wolę patrzeć na to tak: tor nie jest „dwiema szynami na ziemi”, tylko układem, który ma prowadzić koło, przejmować obciążenia i utrzymywać geometrię przez lata. Im większy ruch i naciski osi, tym mniej wybacza niedokładności. To dlatego w kolejowych opracowaniach tak dużo miejsca poświęca się nie samym szynom, lecz całemu zestawowi warstw pod nimi.
To rozróżnienie porządkuje dalszą rozmowę o budowie, utrzymaniu i modernizacji, bo bez niego łatwo pomylić skutek z przyczyną. Właśnie dlatego warto rozebrać ten układ na części.

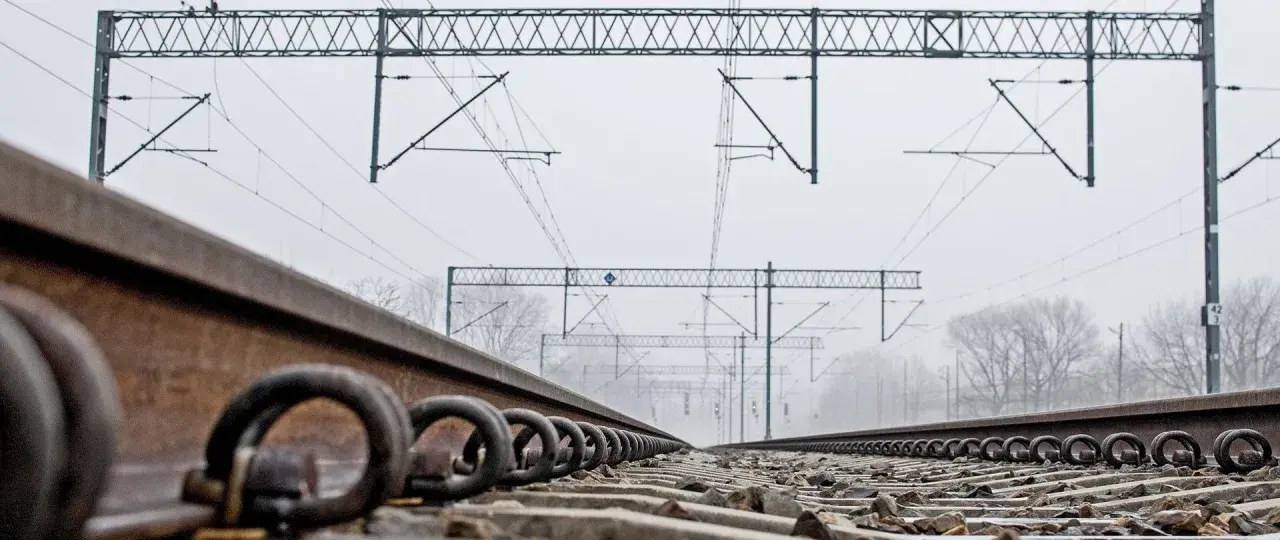

Z czego składa się nawierzchnia i co robi każdy element
Najprościej: szyna prowadzi koło, podkład rozkłada nacisk, podsypka stabilizuje całość, a podtorze przenosi wszystko niżej. W dobrze zaprojektowanej linii każdy z tych elementów ma własne zadanie i własny zakres zużycia. Gdy jeden zaczyna szwankować, problem zwykle nie zostaje w jednym miejscu.
| Element | Rola w torze | Co się dzieje, gdy zawodzi |
|---|---|---|
| Szyny | Prowadzą zestaw kołowy i przejmują podstawowe siły pionowe oraz poziome | Pojawiają się zużycie główki, nierówności i gorszy kontakt koło-szyna |
| System przytwierdzeń | Łączy szynę z podporą i utrzymuje właściwy rozstaw oraz docisk | Tor traci stabilność, a szyna zaczyna pracować nie tak, jak przewidziano |
| Podkłady | Rozkładają obciążenia na większą powierzchnię i utrzymują geometrię toru | Rośnie ryzyko osiadania i rozjeżdżania się geometrii |
| Podsypka | Jest warstwą nośną, drenuje wodę i pozwala korygować położenie toru | Tor zaczyna „pływać”, szybciej traci poziom i wymaga częstszych poprawek |
| Podtorze i odwodnienie | Stanowią bazę całej konstrukcji i odprowadzają wodę z korony torowiska | Cały układ traci nośność, nawet jeśli górne warstwy wyglądają poprawnie |
Z perspektywy utrzymania to właśnie podtorze i odwodnienie często decydują, czy cały układ będzie pracował stabilnie. Sama szyna może wyglądać dobrze, a mimo to tor będzie się pogarszał, jeśli niższe warstwy nie odprowadzają wody i nie trzymają nośności. Ten problem dobrze prowadzi do pytania o wybór konstrukcji, bo nie każdy tor powinien być zbudowany tak samo.
Nawierzchnia podsypkowa i bezpodsypkowa nie są tym samym wyborem
W Polsce dominują rozwiązania podsypkowe, bo są elastyczne, dobrze tłumią drgania i łatwiej je regulować po osiadaniu. Konstrukcje bezpodsypkowe stosuje się tam, gdzie klasyczny tłuczeń byłby problemem: w tunelach, na mostach, wiaduktach i w innych miejscach, w których utrzymanie geometrii podlega ostrzejszym ograniczeniom. Z punktu widzenia inwestora różnica jest prosta: podsypka zwykle wygrywa niższym kosztem startowym, bezpodsypkowa mniejszą potrzebą bieżących korekt.
| Aspekt | Nawierzchnia podsypkowa | Nawierzchnia bezpodsypkowa |
|---|---|---|
| Zastosowanie | Większość linii, szlaki i stacje | Tunele, mosty, wiadukty, obiekty specjalne |
| Atut | Łatwiejsza regulacja i niższy koszt budowy | Większa stabilność i mniejsza podatność na osiadanie |
| Ograniczenie | Wymaga regularnego podbijania i czyszczenia podsypki | Wyższy koszt inwestycyjny i trudniejsza naprawa punktowa |
| Utrzymanie | Częstsze, ale technologicznie prostsze | Rzadsze, lecz bardziej specjalistyczne |
| Horyzont użytkowania | Zależy mocno od warunków i jakości utrzymania | W standardach projektowych zakłada się co najmniej 50 lat |
W standardach PKP PLK dla nawierzchni bezpodsypkowej przyjmuje się długi projektowany okres użytkowania, ale nie oznacza to braku kosztów utrzymania. Po prostu koszty przesuwają się z częstych korekt tłucznia w stronę bardziej specjalistycznych przeglądów i napraw. Dobrze widać tu jedną rzecz: najlepsze rozwiązanie to nie to, które wygląda nowocześniej, tylko to, które pasuje do warunków ruchu i otoczenia.
Gdy już znamy różnice konstrukcyjne, trzeba zejść poziom niżej i zobaczyć, co najszybciej skraca żywotność toru w codziennej eksploatacji.
Co najczęściej skraca żywotność toru
Największym wrogiem toru rzadko jest jeden spektakularny defekt. Częściej działa zestaw drobnych czynników: osiadanie, brudzenie się podsypki, wilgoć, luzowanie przytwierdzeń, zużycie główki szyny i narastające drgania. Jeśli miałbym wskazać jedną rzecz, która najbardziej przyspiesza degradację, wskazałbym wodę. Gdy odwodnienie nie działa, tłuczeń traci własności nośne, a cały układ szybciej rozjeżdża się geometrycznie.
- Duże obciążenia od ruchu i hamowania przyspieszają zużycie szyn oraz przytwierdzeń.
- Zabrudzona podsypka gorzej odprowadza wodę i słabiej stabilizuje tor.
- Osiadanie podtorza powoduje miejscowe deformacje i wymusza częstsze korekty.
- Wahania temperatury wpływają na pracę toru bezstykowego i stan naprężeń w szynach.
- Łuki i rozjazdy zużywają się szybciej niż proste odcinki, bo pracują pod większymi siłami bocznymi.
W praktyce utrzymaniowej ważna jest też reprofilacja, bo PKP PLK podkreśla, że przywrócenie właściwego kształtu główki szyny poprawia bezpieczeństwo i komfort jazdy. To nie jest kosmetyka, tylko działanie, które ogranicza ryzyko dalszych uszkodzeń i pomaga utrzymać stabilny kontakt koło-szyna. Z mojego punktu widzenia to dobry przykład, że kolej lubi profilaktykę bardziej niż późne gaszenie pożaru.
Skoro wiemy, co tor zużywa, sensownie jest przejść do tego, jak rozpoznać pierwsze objawy problemu, zanim zamienią się w poważną awarię.
Jak rozpoznać, że infrastruktura wymaga interwencji
Nie trzeba być diagnostą, żeby zauważyć pierwsze sygnały ostrzegawcze. Tory, które zaczynają pracować nierówno, zwykle dają o sobie znać zwiększonym hałasem, drganiami, falowaniem przejazdu albo widocznym rozsypaniem tłucznia. Czasem objawy są mylące: pasażer czuje tylko „gorszą jazdę”, a problem zaczyna się dużo głębiej, w podtorzu lub odwodnieniu.
| Objaw | Co może oznaczać | Jaki jest skutek, jeśli nic z tym nie zrobić |
|---|---|---|
| Tor „pływa” po deszczu | Woda zalega w podsypce albo odwodnienie działa zbyt słabo | Osiadanie, ograniczenia prędkości i szybsze zużycie całego odcinka |
| Metaliczny hałas i uderzenia | Zużycie szyn, luźne przytwierdzenia lub nieprawidłowa geometria | Większe drgania i szybsza degradacja elementów nawierzchni |
| Widoczne zapadnięcia lokalne | Problemy z nośnością podtorza lub utratą stateczności podsypki | Prace naprawcze stają się bardziej rozległe i droższe |
| Rozsypany tłuczeń przy podkładach | Podsypka traci kształt, jest rozjeżdżana albo zanieczyszczona | Tor gorzej trzyma geometrię i częściej wymaga podbijania |
| Coraz częstsze poprawki wysokości | Układ osiada nierównomiernie albo konstrukcja nie pasuje do obciążenia | Rosną koszty utrzymania i ryzyko ograniczeń eksploatacyjnych |
Tu dobrze widać, że w kolejowej diagnostyce liczy się nie tylko stan jednego elementu, ale zachowanie całego układu. Jeśli tor zaczyna wymagać ciągłych korekt, problem zwykle nie kończy się na samej powierzchni. Dopiero na takim tle widać, jak dużo znaczy wybór właściwej konstrukcji i planowanie utrzymania z wyprzedzeniem.
Dlaczego dobrze dobrana konstrukcja toru zmniejsza koszty całej linii
Jeżeli patrzę na tor z perspektywy zarządcy, nie pytam tylko, czy da się po nim dziś przejechać. Pytam, ile kosztuje utrzymanie za rok, czy konstrukcja zniesie wzrost ruchu i jak łatwo będzie wykonać naprawę bez zamykania linii na długo. To właśnie dlatego wybór między podsypką a konstrukcją bezpodsypkową nie jest kwestią „lepsze-gorsze”, lecz dopasowania do warunków.
- Przy dużym ruchu lepiej sprawdzają się rozwiązania, które dobrze trzymają geometrię i nie wymagają ciągłych poprawek.
- W miejscach wilgotnych kluczowe stają się odwodnienie, filtracja i jakość podtorza.
- Na obiektach inżynieryjnych ważniejsza bywa stabilność i ograniczenie drgań niż prostota klasycznego tłucznia.
- W modernizacji sens ma patrzenie na cały układ: tor, podtorze, odwodnienie, przejazdy i urządzenia przyległe.
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby prosta: dobry tor zaczyna się pod torem. Sama wymiana szyn nie rozwiąże problemu, gdy słabe jest podtorze albo woda stale osłabia podsypkę. Właśnie tam najczęściej decyduje się, czy infrastruktura będzie pracowała spokojnie przez lata, czy zacznie generować kosztowne i powracające poprawki.
