Najważniejsze fakty o elektrycznym pojeździe z odbierakiem prądu
- Pantograf nie wytwarza energii, tylko odbiera ją z sieci trakcyjnej i przekazuje dalej do układu napędowego.
- W Polsce podstawą zasilania linii kolejowych pozostaje 3 kV prądu stałego, więc konstrukcja lokomotywy musi być do tego dopasowana.
- O niezawodności decyduje nie sam odbierak, ale cały łańcuch: pantograf, zabezpieczenia WN, przekształtniki, silniki trakcyjne i układ hamowania.
- W ruchu międzynarodowym coraz większe znaczenie mają lokomotywy wielosystemowe, które potrafią pracować pod różnymi napięciami.
- Najczęstsze problemy zaczynają się od zużytej nakładki węglowej, złego docisku, oblodzenia albo uszkodzonej geometrii sieci.
- W eksploatacji liczy się także utrzymanie: szybka diagnostyka pantografu ogranicza awarie sieci i przestoje składu.

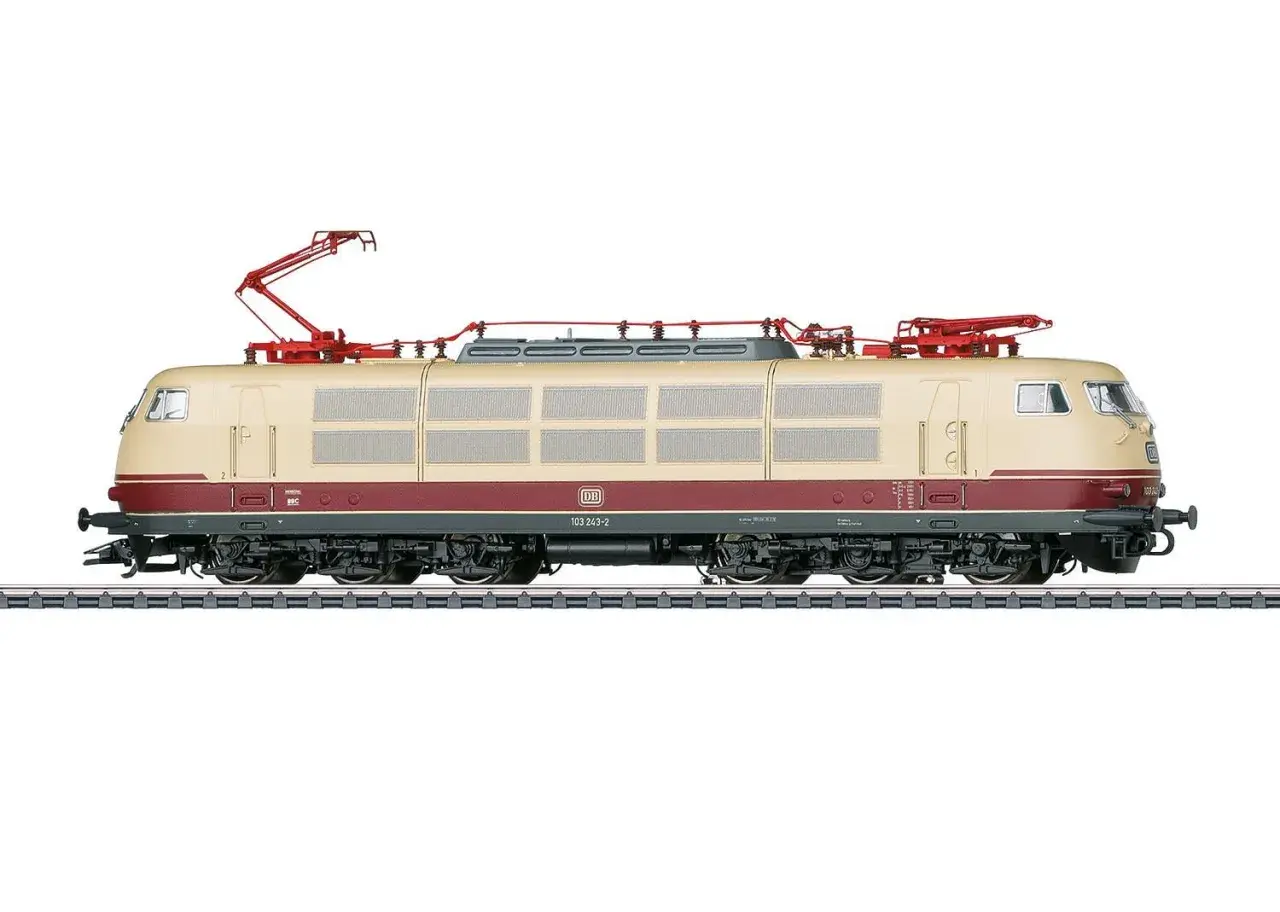

Jak działa odbiór prądu z sieci trakcyjnej
Podstawowa zasada jest prosta: lokomotywa jedzie dzięki energii pobranej z przewodu jezdnego nad torem. Pantograf, czyli odbierak prądu, utrzymuje stały kontakt z siecią trakcyjną i przekazuje napięcie do wnętrza pojazdu. W polskich warunkach najczęściej mówimy o systemie 3 kV prądu stałego, więc energia po przejściu przez pantograf trafia do dalszej części układu trakcyjnego bez konieczności użycia dużego transformatora, który jest typowy dla niektórych systemów prądu przemiennego.W praktyce cały proces dzieje się błyskawicznie. Ślizgacz z nakładką węglową przesuwa się po przewodzie jezdnym, a odpowiedni docisk utrzymuje stabilny kontakt nawet przy drganiach pudła, wietrze czy przejazdach przez nierówności sieci. Ja patrzę na ten układ przede wszystkim przez pryzmat ciągłości styku, bo to właśnie chwilowe przerwy kontaktu prowadzą do łuku elektrycznego, nagrzewania i przyspieszonego zużycia elementów. Od tego, jak dobrze działa odbiór prądu, zależy później cały łańcuch zasilania wewnątrz lokomotywy.
Warto pamiętać, że pantograf jest tylko wejściem do systemu, a nie jego sercem. Dopiero za nim zaczyna się właściwa elektronika trakcyjna, która zamienia napięcie z sieci na parametry potrzebne silnikom i urządzeniom pokładowym. To prowadzi nas do pytania, z czego dokładnie składa się taki układ.
Z czego składa się układ trakcyjny takiej lokomotywy
Jeśli opisać tę konstrukcję technicznie, trzeba myśleć o niej jak o ciągu kolejnych zabezpieczeń i przekształceń energii. Sama lokomotywa nie „bierze prądu” w jednym miejscu, tylko prowadzi go przez kilka etapów, z których każdy ma własną funkcję. Najważniejsze elementy można ująć tak:
| Element | Rola w układzie | Na co zwraca się uwagę w utrzymaniu |
|---|---|---|
| Pantograf | Odbiera energię z przewodu jezdnego i przekazuje ją do pojazdu | Zużycie nakładki węglowej, docisk, geometria ramion, ślady łuku |
| Wyłącznik szybki i aparatura wysokiego napięcia | Chroni układ przed zwarciem, przeciążeniem i przepięciem | Sprawność zabezpieczeń, czas reakcji, stan izolacji |
| Przekształtniki trakcyjne | Przygotowują energię do zasilania silników trakcyjnych | Chłodzenie, diagnostyka błędów, stan modułów mocy |
| Silniki trakcyjne | Wytwarzają moment obrotowy na osiach | Temperatura, izolacja, łożyska, współpraca z przekładnią |
| Układ hamowania elektrodynamicznego | Odzyskuje energię albo rozprasza ją w oporach | Stabilność hamowania i współpraca z siecią lub rezystorami |
| Zasilanie pomocnicze | Obsługuje oświetlenie, klimatyzację, sprężarki i systemy pokładowe | Niezawodność przetwornic i ciągłość pracy urządzeń pomocniczych |
W pojazdach wielosystemowych dochodzi jeszcze dodatkowa warstwa logiki zasilania, bo lokomotywa musi umieć pracować pod różnymi napięciami i częstotliwościami. To właśnie dlatego taka maszyna jest cięższa, droższa i bardziej złożona, ale w zamian daje większą elastyczność na trasach międzynarodowych. W dobrze zaprojektowanym pojeździe chodzi więc nie tylko o moc, ale też o to, jak energia jest prowadzona, zabezpieczana i oddawana dalej.
W praktyce to właśnie ten układ decyduje, czy maszyna będzie stabilna na dłuższych trasach i przy większym obciążeniu. Skoro wiemy już, co siedzi pod dachem i w szafach WN, warto przejść do wariantów eksploatacyjnych, bo nie każda lokomotywa pracuje tak samo.
Jakie warianty spotyka się w ruchu towarowym i pasażerskim
Nie ma jednego uniwersalnego rozwiązania. W zależności od potrzeb przewoźnika lokomotywa może być prostą jednostką jednosystemową, konstrukcją wielosystemową albo pojazdem dwunapędowym. Każdy z tych wariantów ma sens, ale sens ten wynika z konkretnej siatki połączeń, masy składów i tego, czy trasa kończy się pod siecią trakcyjną, czy już poza nią.
| Wariant | Co obsługuje | Największa zaleta | Ograniczenie | Kiedy ma największy sens |
|---|---|---|---|---|
| Jednosystemowy | Jeden standard zasilania, najczęściej 3 kV DC | Prostsza konstrukcja i niższe koszty utrzymania | Mniejsza elastyczność poza rodzimą siecią | Ruch krajowy, regularne składy towarowe i pasażerskie |
| Wielosystemowy | Kilka systemów zasilania, np. 3 kV DC oraz 15/25 kV AC | Praca bez zmiany lokomotywy na granicy lub w różnych sieciach | Większa masa, koszt i złożoność utrzymania | Ruch transgraniczny i dalekobieżny |
| Dwunapędowy | Zasilanie z sieci i własny napęd pomocniczy, zwykle diesel lub bateria | Dojazd do odcinków bez sieci trakcyjnej | Więcej podzespołów i bardziej wymagająca eksploatacja | Terminale, bocznice, odcinki bez elektryfikacji |
Dobrym przykładem jest lokomotywa wielosystemowa opisywana przez Newag jako przystosowana do pracy pod 3 kV DC oraz 15/25 kV AC. Taki pojazd rozwiązuje praktyczny problem przewoźnika: zamiast zmieniać maszynę po przekroczeniu granicy albo wjeździe na inną sieć, można utrzymać ten sam skład i ten sam rozkład jazdy. Z kolei ciężka lokomotywa towarowa jednosystemowa pokazuje drugą stronę medalu: mniej komplikacji, jeśli tabor ma pracować głównie w jednym środowisku. Z tego wynika prosta zasada - im bardziej rozległa i zróżnicowana siatka tras, tym większy sens ma bardziej złożona konstrukcja.
To prowadzi do kolejnego, bardziej przyziemnego tematu: co realnie psuje odbiór prądu i dlaczego w praktyce nie wolno traktować pantografu jak elementu drugorzędnego.
Co najczęściej psuje odbiór prądu i jak to ograniczyć
Najczęstsze problemy nie wynikają z jednej spektakularnej awarii, tylko z powtarzalnych drobiazgów: zużytej nakładki węglowej, złego docisku, zabrudzonej sieci, lodu na przewodzie albo nieprawidłowej współpracy z geometrią linii. PKP PLK podawała, że zły stan pantografów powodował ponad 100 awarii sieci trakcyjnej rocznie, więc to nie jest detal, który można odpuścić. Wystarczy jeden słaby punkt, żeby maszyna zaczęła iskrzyć, tracić kontakt lub uszkadzać infrastrukturę nad torem.
- Zużycie nakładki węglowej - gdy ślizgacz traci profil, kontakt staje się nierówny, a łuk elektryczny pojawia się częściej.
- Zbyt mały lub zbyt duży docisk - pierwszy sprzyja przerywaniu kontaktu, drugi przyspiesza ścieranie przewodu jezdnego.
- Oblodzenie i szadź - zimą to jeden z najpoważniejszych problemów, bo pogarsza stabilność styku i zwiększa ryzyko uszkodzeń.
- Uszkodzona sieć trakcyjna - nawet dobry pantograf nie skompensuje złej geometrii przewodu nad torem.
- Błędy w utrzymaniu - pominięta kontrola, niewłaściwy montaż lub zlekceważenie śladów przegrzania szybko kończą się przestojem.
W eksploatacji najlepiej działa zwykła dyscyplina: regularny pomiar zużycia, kontrola nakładek, sprawdzenie mechaniki ramion i szybka reakcja na każdą zmianę dźwięku lub wyglądu odbieraka. W nowoczesnych pojazdach pomaga też diagnostyka pokładowa i monitoring, bo operator widzi odchylenia wcześniej, niż awaria przerodzi się w zatrzymanie składu. Im szybciej taki sygnał trafi do utrzymania, tym mniejsze ryzyko uszkodzenia sieci i wtórnych kosztów.
Skoro wiemy już, co najczęściej zawodzi, trzeba jeszcze spojrzeć na warunki pracy w Polsce, bo to one w praktyce ustalają, jak ma być zbudowany i obsługiwany cały pojazd.

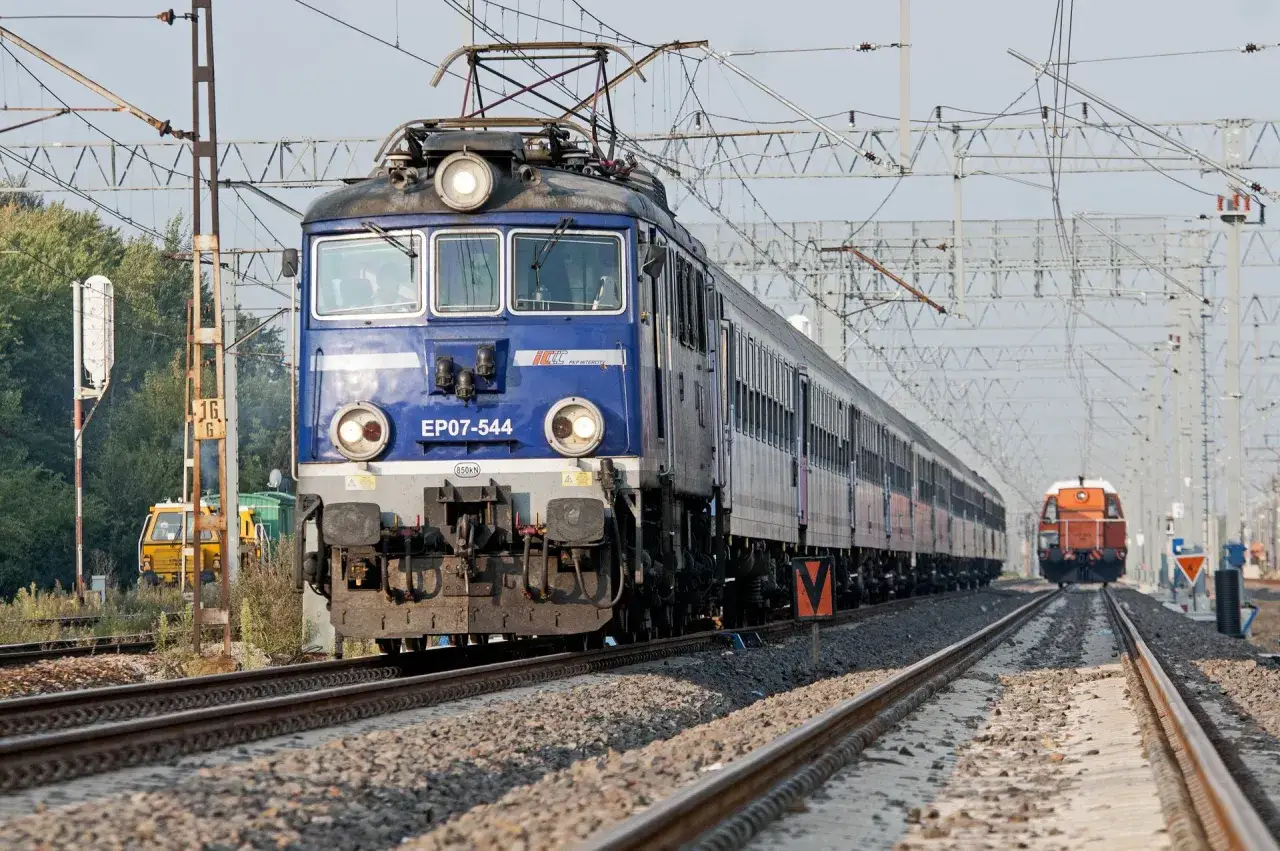

Jak wygląda eksploatacja pod polską siecią 3 kV
Polska infrastruktura kolejowa jest mocno związana z systemem 3 kV prądu stałego, więc każda lokomotywa elektryczna projektowana na rynek krajowy musi być do tego napięcia dostosowana. To wpływa nie tylko na sam pantograf, ale też na zabezpieczenia, przekształtniki, chłodzenie i sposób pracy urządzeń pomocniczych. Gdy patrzy się na pojazd z perspektywy przewoźnika, kluczowe jest pytanie nie „czy jedzie”, tylko „jak długo jedzie bez spadku dostępności”.
W polskich warunkach duże znaczenie ma też odporność na pogodę. Nakładki węglowe i elementy odbieraka muszą pracować w deszczu, śniegu, szadzi, oblodzeniu oraz w zapyleniu, bo właśnie takie warunki najczęściej ujawniają słabe punkty konstrukcji. Jeżeli do tego dochodzą trasy mieszane, lokalne odcinki bez sieci lub ruch przez granicę, rośnie wartość lokomotyw wielosystemowych albo dwunapędowych. W praktyce to one najlepiej pokazują, jak bardzo technika zasilania wpływa na planowanie całego przewozu.
Ja zwracam też uwagę na to, że nowoczesna eksploatacja nie kończy się na samym odbiorze prądu. Coraz ważniejsze stają się rejestracja danych, zdalna diagnostyka i szybkie decyzje utrzymaniowe, bo dzięki temu operator może nie tylko naprawić problem, ale często go uprzedzić. I właśnie to rozróżnia pojazd „dobrze opisany katalogowo” od maszyny, która naprawdę sprawdza się w codziennym ruchu.
Właśnie dlatego przy ocenie takiego taboru liczy się nie tylko tabliczka znamionowa, ale cały sposób, w jaki lokomotywa współpracuje z siecią, pogodą i zapleczem utrzymaniowym.
Co naprawdę decyduje o jakości lokomotywy z odbierakiem prądu
Jeśli miałbym wskazać jeden wniosek, powiedziałbym tak: najlepsza lokomotywa to nie ta z największą mocą w folderze, ale ta, która najstabilniej łączy zasilanie, bezpieczeństwo i utrzymanie. O jakości decydują przede wszystkim trzy rzeczy: zgodność z napięciem sieci, odporność pantografu na realne warunki pracy oraz rozsądna architektura układu trakcyjnego. Dopiero potem liczą się dodatki, takie jak komfort kabiny czy rozbudowane systemy informacyjne.
W praktyce największą różnicę robią szczegóły, które dla laika są niewidoczne: profil nakładki węglowej, jakość izolacji, chłodzenie przekształtników, logika zabezpieczeń i łatwość inspekcji. Jeśli te elementy są dobrze zaprojektowane, pojazd pracuje spokojniej, rzadziej zrywa kontakt z siecią i nie generuje niepotrzebnych kosztów. Dla mnie to jest właśnie sedno tematu: pantograf jest tylko początkiem, ale od tego początku zależy niezawodność całej lokomotywy.
Gdy patrzę na taki pojazd całościowo, najwięcej mówi nie sam opis katalogowy, lecz to, jak rozwiązano kontakt z siecią, zabezpieczenia wysokiego napięcia i utrzymanie w trudnych warunkach. To dlatego dobrze zaprojektowana lokomotywa elektryczna nie tylko jedzie szybciej albo ciszej, ale przede wszystkim pracuje przewidywalnie, a w kolei przewidywalność jest często ważniejsza niż imponująca liczba na papierze.
